PCB反推原理圖

發布時間:2021-10-06 22:09:12

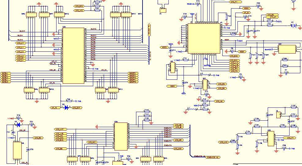

原理圖就是由電氣符號組成用來分析電路原理的圖紙,它在產品調試、維修、改進過程中有著不可或缺的作用。原理圖反推與正向設計恰好相反,正向設計是先有原理圖設計,再根據原理圖進行PCB設計,而PCB反推原理圖是指根據現有PCB文件或者PCB實物反向推導出產品的原理圖,以方便對產品進行技術解析并協助后期產品樣機調試生產或改進升級。
世紀芯科技原理圖反推以芯片信號為線索展開,引腳信號名稱皆有標注,同時注重封裝引腳與實物引腳的對應關系,注重三極管P/N極性及EBC的準確性,并將反推的原理圖與PCB作嚴格的網絡校對,確保圖中元件位置號、型號、網絡名稱等等清晰可查,確保100%的成功率和極強的可讀性。
根據客戶的各種需求,世紀芯科技原理圖反推服務還提供適用多種軟件的反推手段,最終可向客戶提供包括PROTEL、POWER LOGIC以及分層的PDF等格式的原理圖。
此外,針對大型電路進行原理圖反推時,世紀芯科技摒棄同行慣用的通篇的總線加net1,net2等網絡標號表達連接關系的做法,而是采用先理解電路,然后根據電路功能劃分小模塊,再根據區域模塊進行描畫,加上適當的信號標志和注釋。這樣就解決了原理圖不直觀,打印出來無法理解電路的問題,使圖紙無論是否借助電腦,及時打印到紙張上,電路也很清晰直觀。



目前,我們提供的原理圖反推服務主要包括:
★高頻板反繪原理圖及修改
★多層盲埋孔板原理圖逆向設計
★手機板反繪原理圖
★多層服務器電腦主板反繪原理圖
★10層以上PCB文件反繪原理圖
★大型電路原理圖反推
